柴油發電機組電抗移相式相復勵三相交流發電機

1.基本結構

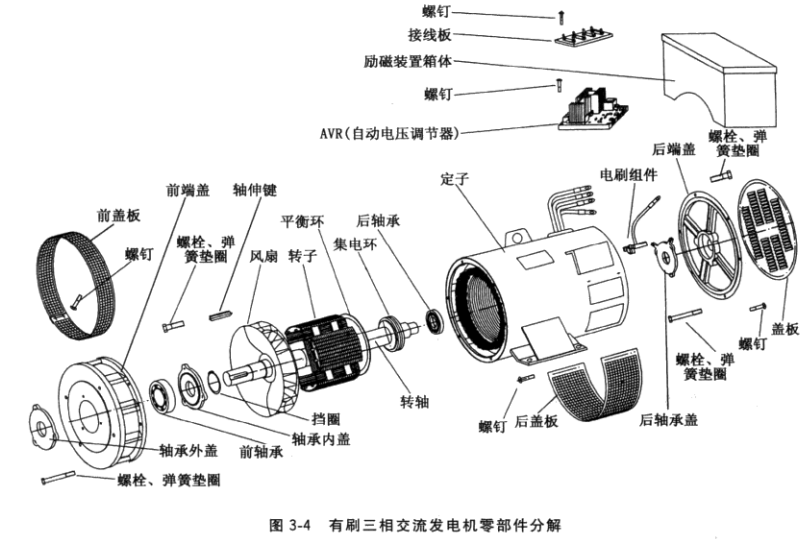

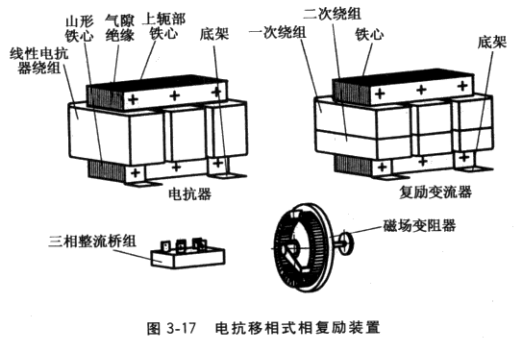

這種發電機是在圖3-4所示有刷三相交流發電機基本結構的基礎上，配置電抗移相勵磁裝置(見圖3-17） 而成，其中包括可調氣隙的線性電抗器、復勵變流器、三相整流橋組、 可調變阻器及過電壓阻容保護元件。

(1) 線性電抗器。由山形沖片疊裝而成的鐵心、一字形沖片疊裝而成的上軛部鐵心、繞組和氣隙絕緣等組成。

(2) 復勵變流器。由山形沖片和一字形沖片交錯疊裝而成的鐵心、一次繞組和二次繞組等組成。

(3) 三相整流橋組。為三相橋組組合件，也可由6個硅整流元件組裝而成。整流橋組輸出電流等級應大于發電機轉子額定勵磁電流的3?4倍。

(4) 磁場變阻器。用于分流發電機勵磁電流，以整定發電機端電壓。

2.工作原理

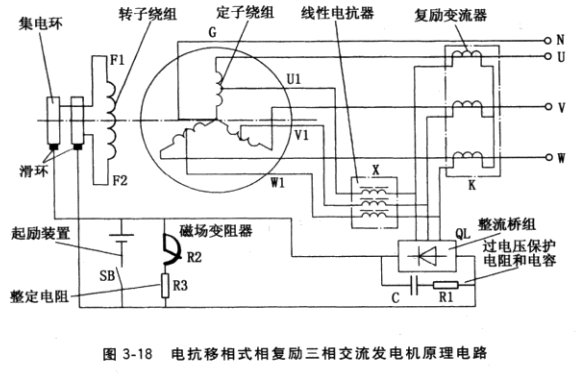

不可控電抗移相式相復勵三相交流發電機原理電路如圍3-18所示。線性電抗器接于發電機定子三相繞組抽頭U1、V1、W1。由圖可知，由定子繞組抽頭電壓經線性電抗器提供交流側勵磁電流的電壓分量，發電機負載電流經復勵變流器提供交流側勵磁電流的電流分量，兩者經幾何合成，經整流橋組整流后向發電機轉子繞組提供勵磁電流.建立轉子主磁 場。線性電抗器的作用是使由它提供的電流分量的相位移后端電壓約90電角度，由這個電流分量供給發電機空載時維持一定端電壓所需的勵磁電流。復勵變流器的作用是使由它提供 的電流分的相位與發電機負載電流相位相位相同，其數值與負栽電流呈線性關系，由它提供為補償負載時電樞反應的去磁效應所需的勵磁電流。

整機工作原理：發電機由內燃機驅動旋轉至空載轉速，依靠轉子鐵心中的剩磁場，定子繞組感應一個不大的電壓，通過線性電抗器并經過整流橋組整流后，向轉子磁極繞組提供一個不大的勵磁電流，如果該勵磁電流在轉子磁極鐵心中所建立的磁場與原有的剩磁磁場方向相同，則主磁場加強，定子繞組感應的電壓上升，發電機空載電壓就建立起來。負載時，發電機負載電流流過復勵變流器一次繞組，經復勵變流器的變流作用，二次繞組輸出與負載電流成比例的電流，經整流后輸人轉子磁極繞組，用以補償發電機負載時的電樞反應磁場，起復勵作用，保持發電機端電壓恒定。

對電壓有高精度要求的部門和場所，在不可控電抗移相式相復勵基礎上可配置分流式可控（自動）電壓調節器。
